ST接口單纖光模塊介紹

這是一種1*9單光纖雙向工作的一種光模塊,這種光模塊因其為ST接口,顧響應度非常高,準確率也非常高,這種光模塊為一種光電反應,也會帶有一部分小暗電流流動,以及擁有低閥值電流.這個光模塊是通過ST端口傳入光信號,轉化后再通過1*9光模塊排針以電信號的形式傳出的一種光模塊.

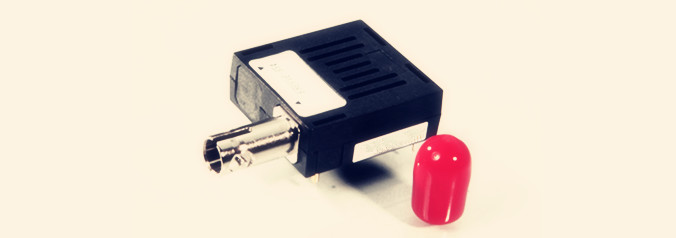

ST接口單纖光模塊外殼介紹

這種ST光模塊外殼因其為ST接口而得名,接口端為ST圓形接口,另外一頭與1*9光模塊塑膠外殼(不對稱模塊)一致.的外層外殼.

ST接口光模塊外殼結構主要由三部分構成

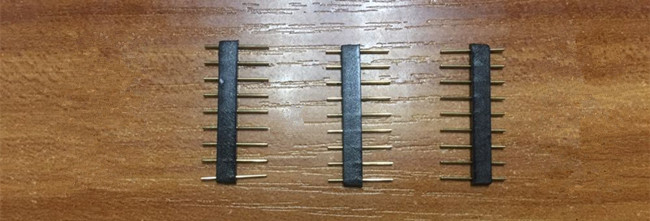

1:1*9光模塊排針

這種排針是主要是用來接收電信號,在通過電信號傳輸?shù)匠鋈サ囊粋€(gè)配件,這種配件為9根排針,通過pvc塑料固定在一起,上頭鏈接光電轉換pcba板,下部分鏈接導線傳輸電信號,

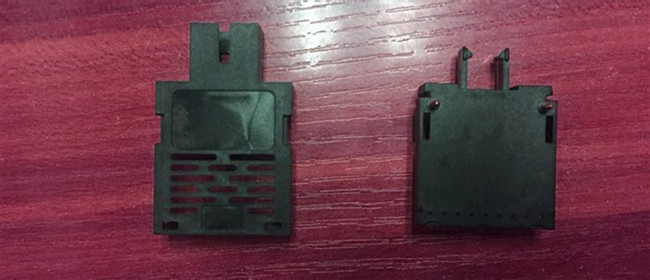

2:1*9光模塊主體

主體主要為光模塊的光電反應主板(PCBA)安裝處,使用一個塑料殼將光模塊進行封裝,然后在周圍進行開孔,特意針對PCBA板進行散熱,光電反應由于耗能大,產出熱量多,所以光電反應久了會產生大量的熱量,在經過散熱孔進行散熱.

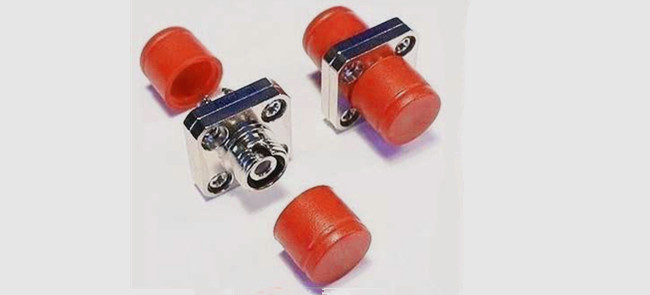

3:1*9光模塊ST接口

這個接口為圓形接口,主要是方便光纖的進入,光纖是因?yàn)楣庑盘杺鞑?光信號通過光纖的ST接口進行光電轉化,所以ST口為圓形,方便光纖的插入,以及密封.

ST接口光模塊外殼的材料選用

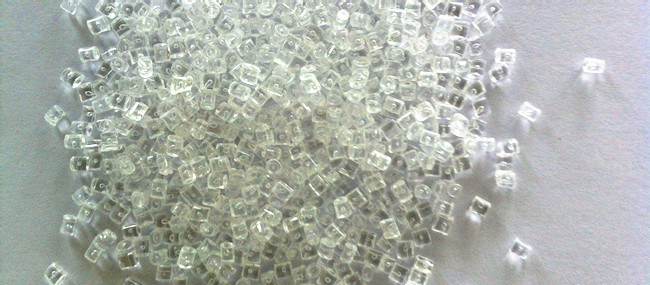

我們選擇ST接口的光模塊外殼材料為HCPP(高結晶),也可以根據客戶要求進行更換,我們選擇HCPP主要原因是

這種聚合物具有特別高的剛性,在加工成型后,具有很強的耐熱性能.當遇到外物的時候外表的硬度可以達到理想的保護作用,彎曲模量可以達到客戶要求,這樣用來制作ST單口光模塊外殼進行用聚合物聚合而成,起作用完全可以達到理想的效果.
